ZGY10A感性负载直流电阻测试仪使用说明2
时间: 2021-06-27 10:09 浏览次数:
实现了可达20A的大电流输出,自动测量功能,具有数据稳定,重复性好,抗干扰,有保护功能,自动放电等特点。

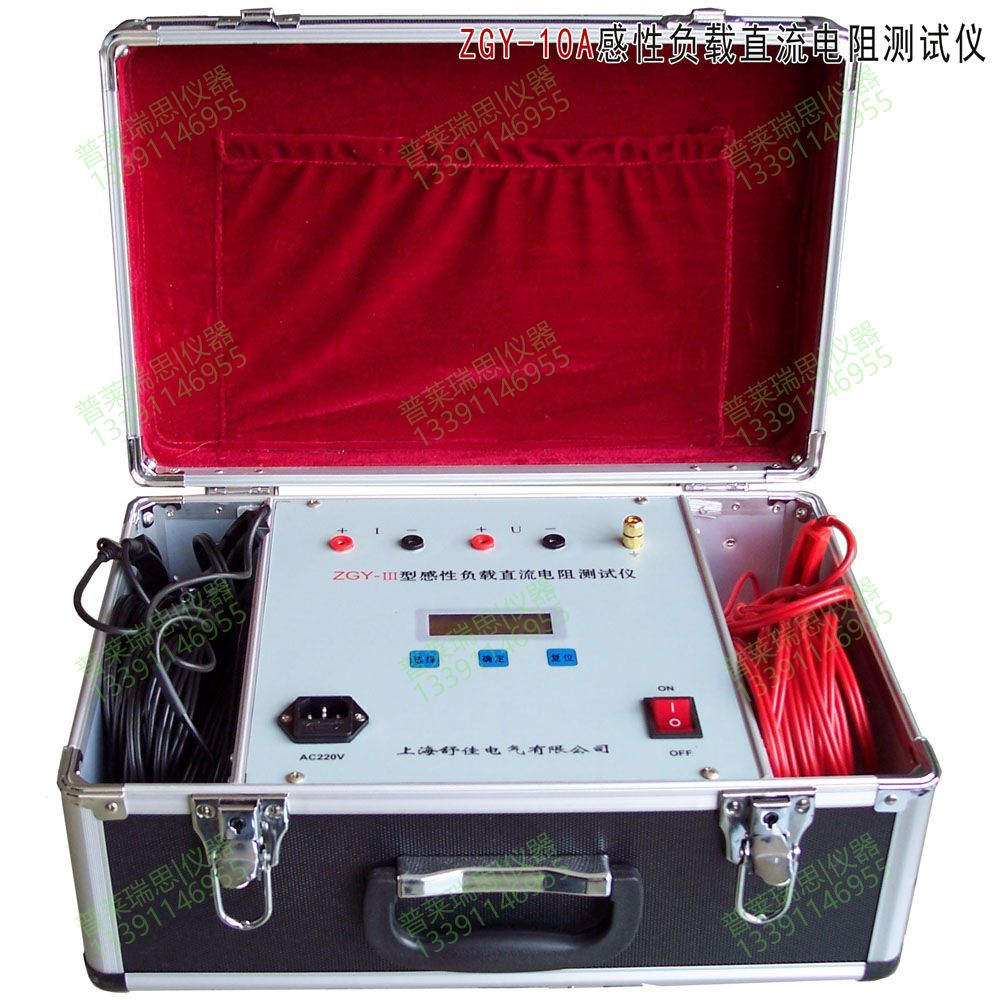

ZGY10A感性负载直流电阻测试仪

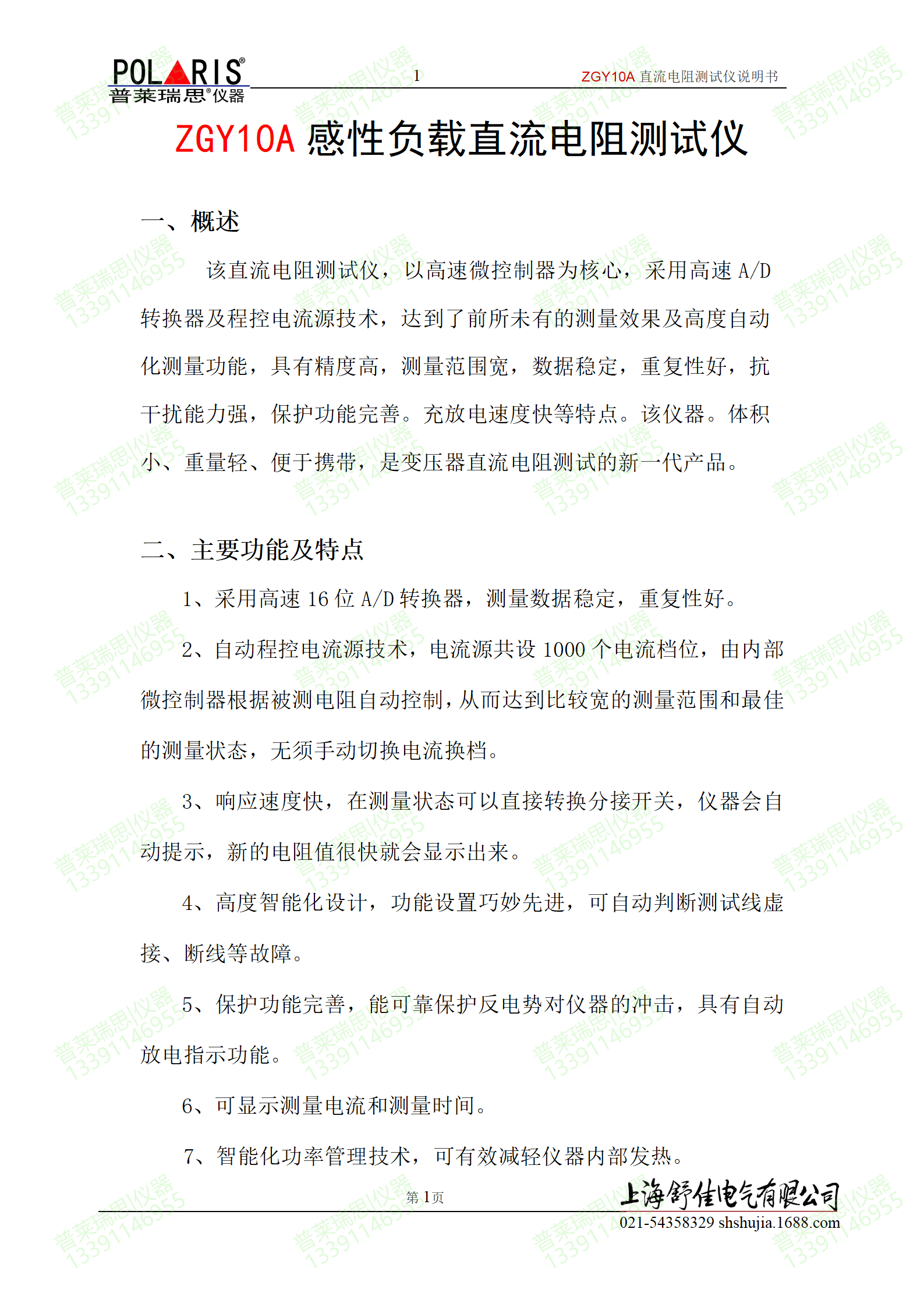

一、概述

该直流电阻测试仪,以高速微控制器为核心,采用高速A/D转换器及程控电流源技术,达到了前所未有的测量效果及高度自动化测量功能,具有精度高,测量范围宽,数据稳定,重复性好,抗干扰能力强,保护功能完善。充放电速度快等特点。该仪器。体积小、重量轻、便于携带,是变压器直流电阻测试的新一代产品。

二、主要功能及特点
1、采用高速16位A/D转换器,测量数据稳定,重复性好。
2、自动程控电流源技术,电流源共设1000个电流档位,由内部微控制器根据被测电阻自动控制,从而达到比较宽的测量范围和最佳的测量状态,无须手动切换电流换档。
3、响应速度快,在测量状态可以直接转换分接开关,仪器会自动提示,新的电阻值很快就会显示出来。
4、高度智能化设计,功能设置巧妙先进,可自动判断测试线虚接、断线等故障。
5、保护功能完善,能可靠保护反电势对仪器的冲击,具有自动放电指示功能。
6、可显示测量电流和测量时间。
7、智能化功率管理技术,可有效减轻仪器内部发热。

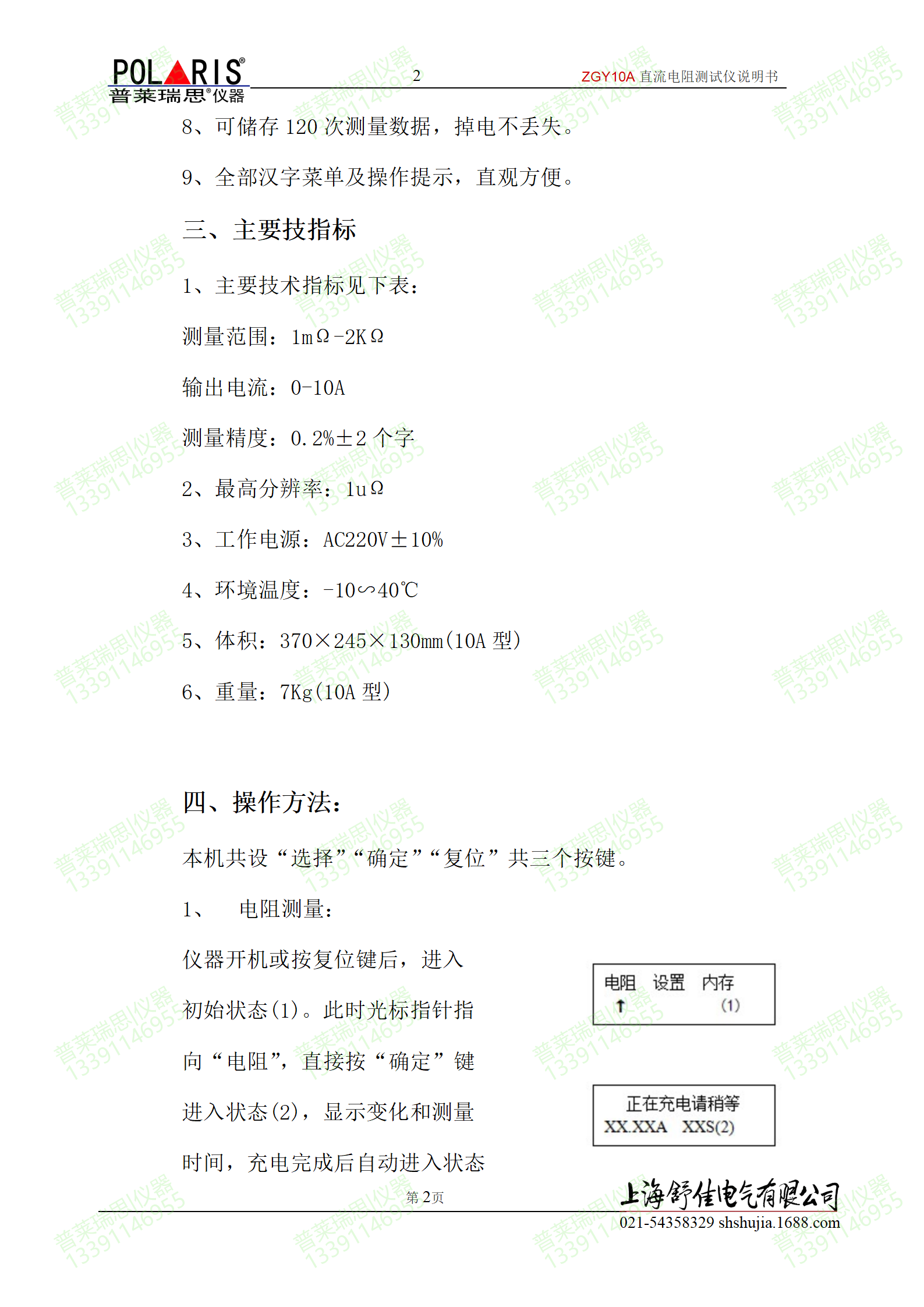

8、可储存120次测量数据,掉电不丢失。
9、全部汉字菜单及操作提示,直观方便。
三、主要技指标
1、主要技术指标见下表:
测量范围:1mΩ-2KΩ
输出电流:0-10A
测量精度:0.2%±2个字
2、最高分辨率:1uΩ
3、工作电源:AC220V±10%
4、环境温度:-10∽40℃
5、体积:370×245×130mm(10A型)
6、重量:7Kg(10A型)
